Országház • IX. és X. homlokzat

Terv és modell

Az Or­szág­ház IX. és X. hom­lok­za­tá­nak fel­újí­tá­sa­kor sze­re­pelt elő­ször pá­lyá­za­ti kö­ve­tel­mény­ként, hogy a ter­vek szá­mí­tó­gé­pes for­má­tum­ban, CAD prog­ram­mal ke­rül­je­nek do­ku­men­tá­lásra. A ter­ve­zés ha­gyo­má­nyos mun­ka­ré­sze­in túl kü­lön fe­la­da­tot je­len­tett te­hát a ren­ge­teg, sok­szor igen ha­son­ló vagy épp tel­je­sen azo­nos geo­met­ri­á­jú kő rész­let­ter­ve­i­nek lo­gi­kus, át­te­kint­he­tő rend­be szer­ve­zé­se – ter­mé­sze­te­sen a ha­gyo­má­nyos mód­szer mel­lett, mely a csak ezen hom­lok­zat­on sze­rep­lő majd' há­rom­ezer kő alul­ról föl­fe­lé il­let­ve bal­ról jobb­ra tör­té­nő be­szá­mo­zá­sát je­len­tet­te.

Képek

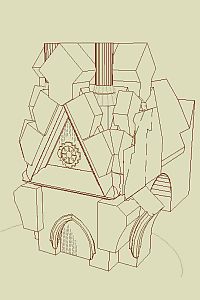

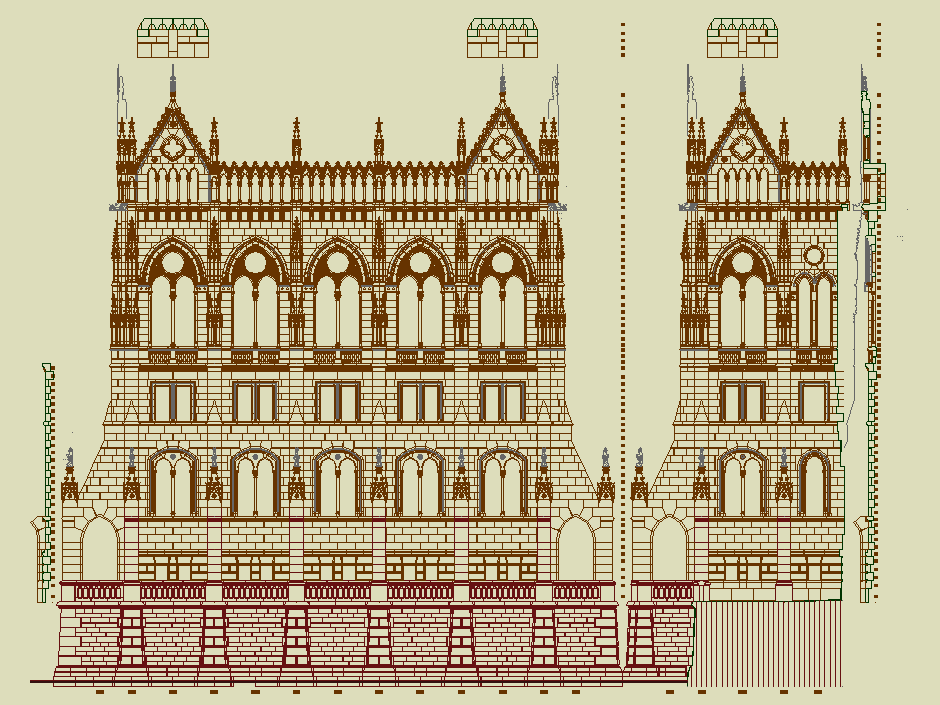

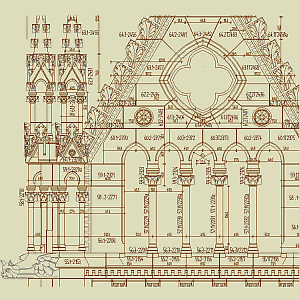

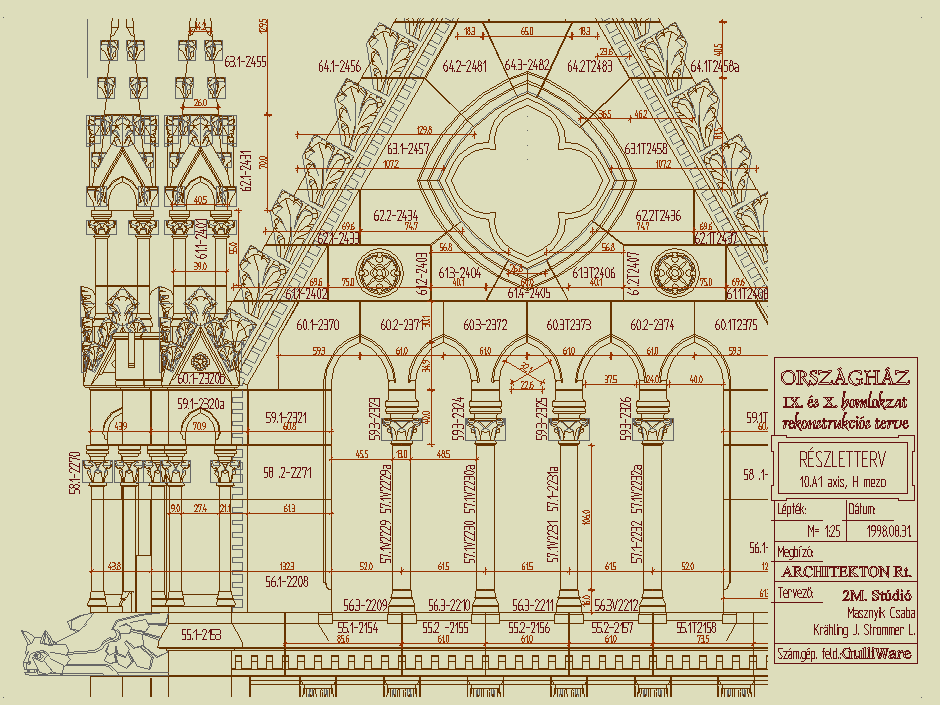

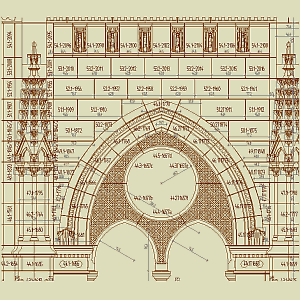

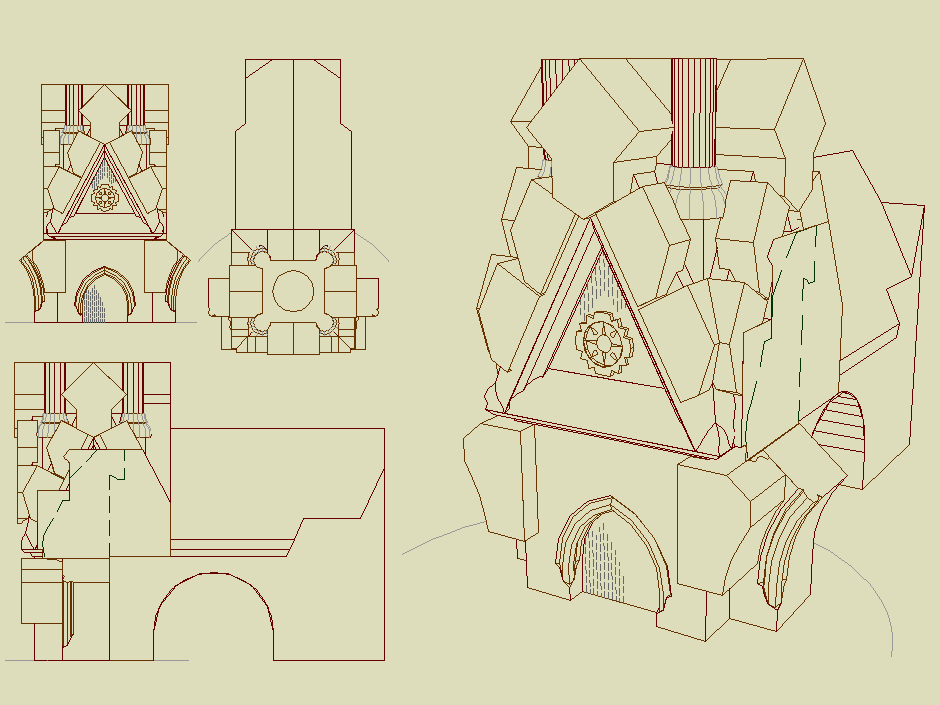

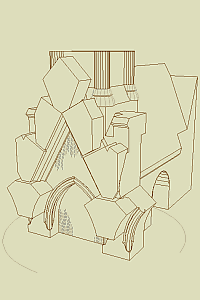

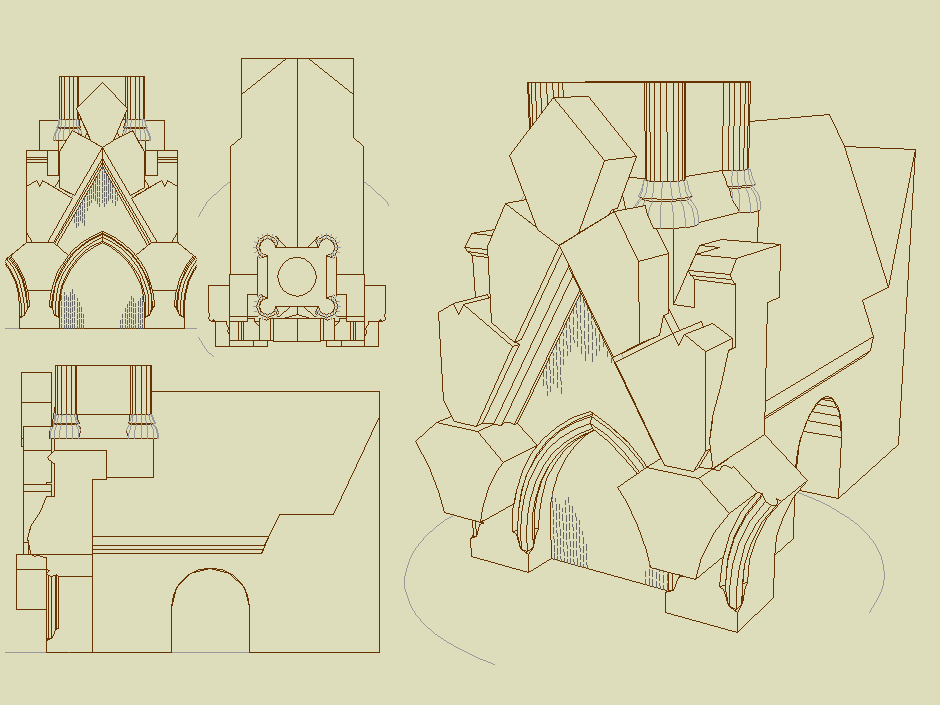

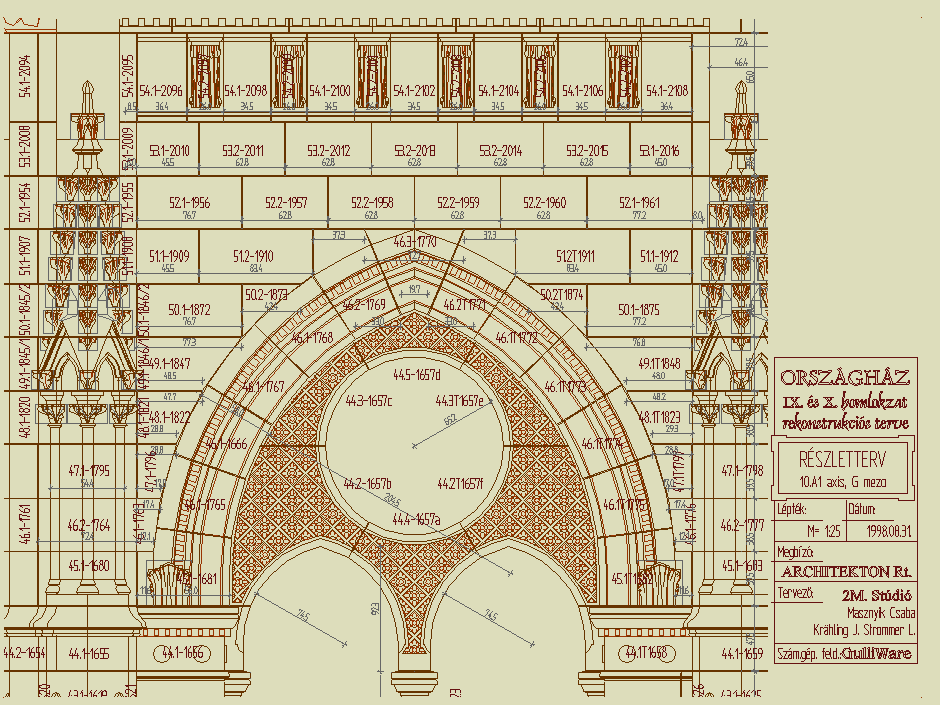

A hom­lok­zat­ról egyet­len rajz ké­szült, oly mó­don, hogy ar­ról mind az 1:50-es lép­té­kű át­né­ze­ti rajz, mind az 1:25-ös lép­té­kű rész­let­raj­zok ki­nyer­he­tők le­gye­nek. Né­hány bo­nyo­lul­tabb kő ese­té­ben há­rom­di­men­zi­ós (fe­lü­let)mo­dell is készült.

Strommer László
