Feladat

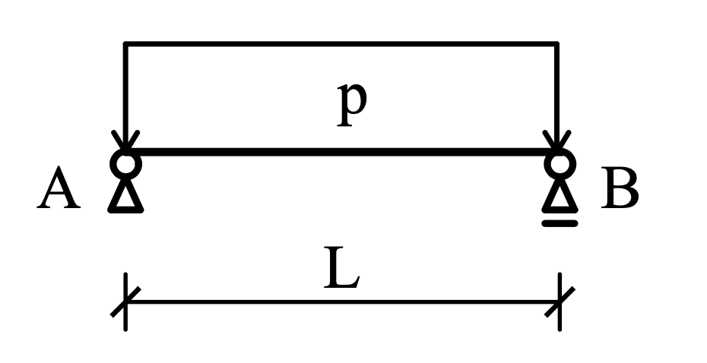

Adott egy p = 10 kN/m megoszló teherrel terhelt, L = 5 m támaszközű kéttámaszú tartó.

1. Rajzolja meg a tartó nyíróerő- és nyomatékábráit! (Megoldás)
2. Készítsen egy Google Docs dokumentumot, ahová beszúrja a feladatkiírást és megrajzolt függvényeket. (Megoldás)

Megoldás

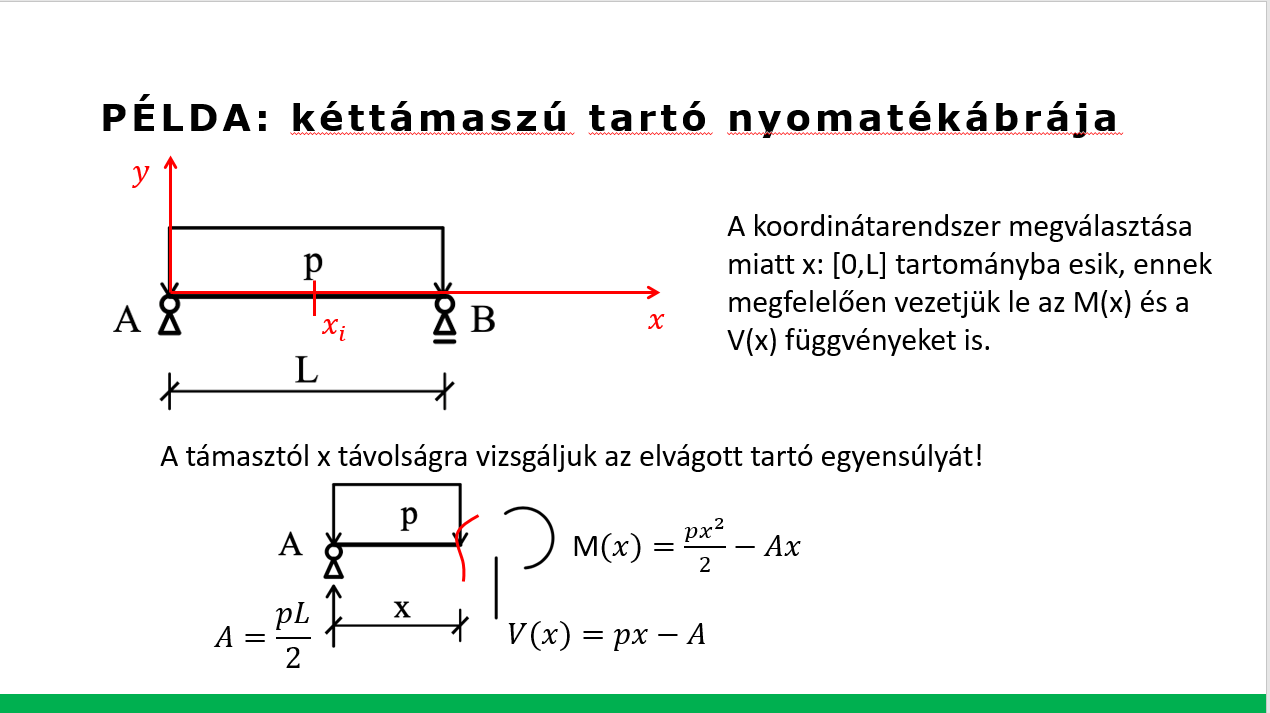

Az előadáson levezettük a nyomaték és a nyíróerő függvényeket úgy, hogy a koordinátarendszer origója a tartó bal végén helyezkedik el (Levezetés).

1. Hozza létre a paraméterekhez tartozó cellákat (p, L, A = pL/2)!

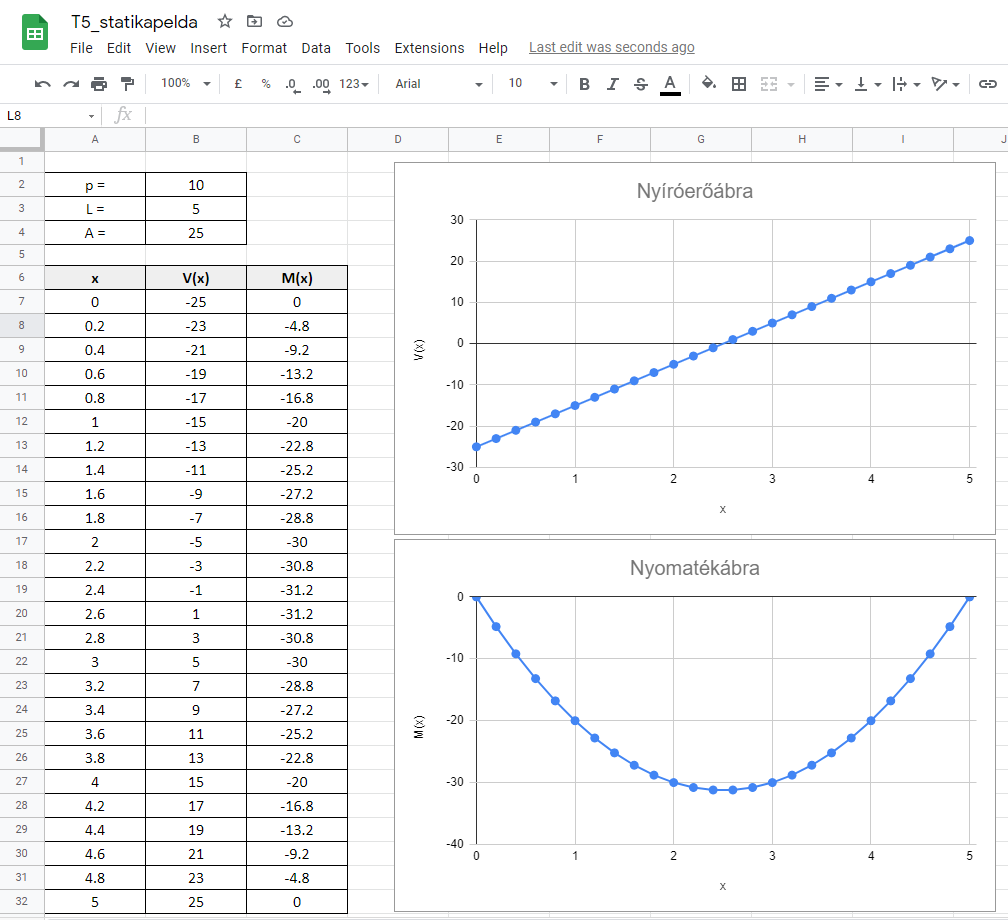

2. Készítse el az x oszlopát, ahol x=0...5. Válasszon legalább 0.1-es lépésközt!
3. A következő oszlopba kerül a V(x), használjon abszolút hivatkozásokat, vagy nevezze el a paramétereket tartalmazó cellákat! (= p*x-A)
4. A következő oszlopba kerül az M(x). (= p*x^2/2-A*x)
5. Készítsen vonaldiagramot mindkét függvényhez, jelenítse meg az ábrázolt pontokat is!

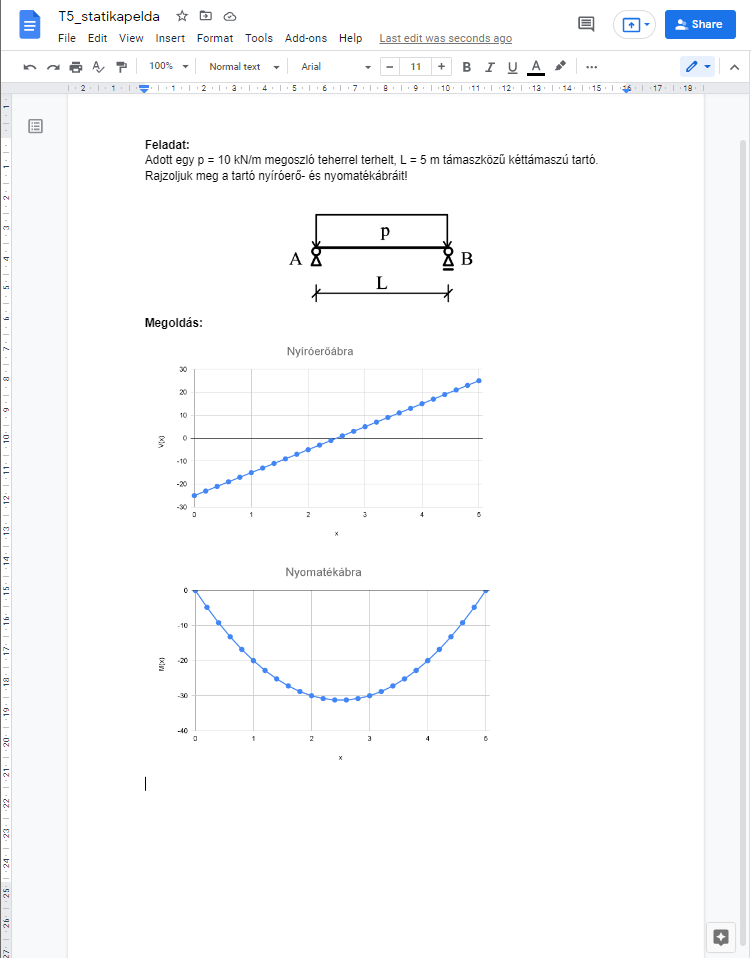

6. Egy új Google Docs dokumentumba másolja be a feladatot és illessze be a diagramokat hivatkozásként. (Beszúrás -> Grafikon -> A táblázatokból)

Ellenőrzés

Állítsa át a p és L paramétereket a táblázatban p = 20 kN/m és L = 4 m értékekre, majd a Google Docs dokumentumban frissítse a linkelt táblázatokat!
