Feladat
Egy építkezésen a beépítendő betonacélokról kimutatás készül. Az acélok adatai a adatok.csv fileban találhatók. Egy új Google Táblázatba importáljuk az adatokat!
A gyártó megadta a különböző acélátmérőkhöz tartozó súlytáblázatot. A Google táblázat egy új fülére illesszük be a gyártó által megadott segédtáblázatot:
| átmérő (mm) | fajsúly (kg/m) |
| 6 | 0.22 |
| 8 | 0.39 |
| 10 | 0.61 |
| 12 | 0.88 |
| 14 | 1.2 |
| 16 | 1.57 |
| 18 | 1.99 |
| 20 | 2.46 |
| 22 | 2.98 |
| 25 | 3.85 |
| 28 | 4.83 |
| 36 | 7.99 |
| 40 | 9.86 |
Számítások
- Számítsa ki az acélok keresztmetszeti területét! (= átmérő^2*PI()/4)
- Számítsa ki az acélok teherbírását, ha tudjuk, hogy a szilárdság f=435 N/mm^2 és a teherbírás képlete: teherbírás = átmérő*szilárdság!
- Számítsa ki a segédtáblázat felhasználásával az acélok súlyát! (hossz*fajsúly, FKERES)
- Állítson be mértékegységeket, formázza a táblázatot!

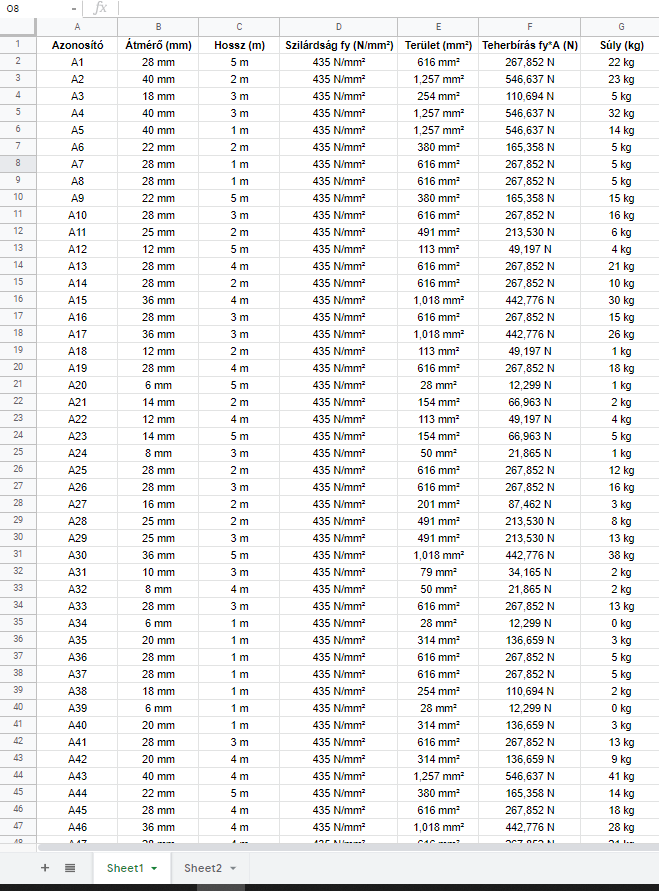

A számítások megoldása:
Megoldás
💡
Extra feladatok:
- A teherbírás képletét módosítsa úgy, hogy az eredmény kN-ban szerepeljen! (1 kN = 1000 N)

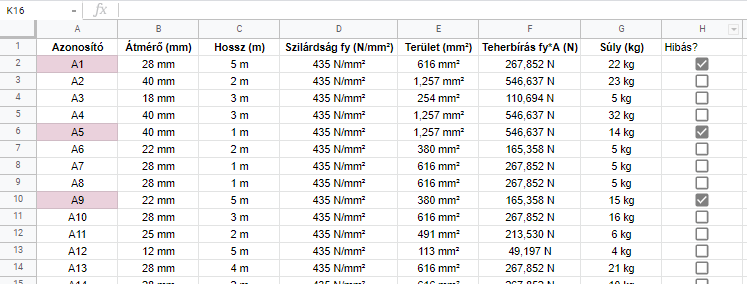

- Az utólagos ellenőrzés során kiderült, hogy bizonyos sorok hibásak. Készítsen egy új oszlopot a H oszlopban, ahol pipálható, hogy az adott sor hibás-e vagy sem. (Beszúrás -> Jelölőnégyzet)
- Állítson be feltételes formázást, ahol a pipával jelölt sorok azonosítószáma színes háttérrel jelenik meg! (Feltételes formázás -> Cellák formázása, ha -> Egyéni képlet -> =H2=igaz) (Megoldás)
