Térfogatszámítás

A gyakorlat témája:

Héjfelületek ábrázolása, felszín- és térfogatszámítása az táblázatkezelővel.
A gyakorlat folyamán különböző, héjszerkezetű lefedéseknél használatos felületek ábrázolását, felszínük kiszámítását, és az általuk határolt beépített térfogat meghatározását fogjuk elvégezni. Tanulmányozzuk továbbá, hogy a héjfelületek megadásánál szereplo paraméterek miként befolyásolják a héj alakját, felszínét és a beépített térfogatot.
Egy transzlációs felületet fogunk ábrázolni, illetve a térfogatát valamint a felszínét számítjuk ki.
A felületet a képlet írja le.
A felületet a és téglalap alaprajz felett kívánjuk ábrázolni.
A felületek ábrázolása (valamint a felület és a köbtartalom közelíto számítása) ugyanúgy a véges kis részekre való felosztás elvén (a diszkretizáláson) alapul, mint ahogyan ezt síkgörbék esetében már láttuk. Osszuk fel tehát mindkét alaprajzi koordináta irányban az a ill. b fél fesztávolságot 5 - 5 részre. Természetesen, ha több részre osztjuk, pontosabb eredményt kapunk. Ezzel az xy síkon egy derékszögű négyszögháló alakul ki. A háló a metszéspontjaiban kiszámítjuk a z magassági koordinátákat. Ezek segítségével ábrázoljuk és számítjuk ki a felület felszín illetve a felület alatti térfogat közelítő értékét.


1. Előkészítés, paraméterek definiálása

Definiáljuk a paramétereket, a-t és b-t, valamint h_0, h_1 és h_2 paramétereket

2. Értelmezési tartomány generálása

A magassági értékek kiszámításához elő kell állítani az x és y koordináták sorát. Először a hálópontok sorszámát állítjuk elő -5-től +5-ig
Beírjuk az első cellába az =a/5*j képletet majd lemásoljuk egymás mellé.
A cellára állva az billentyűvel ellenőrizni tudjuk a hivatkozásokat

Beírjuk az első cellába az =b/5*i képletet majd lemásoljuk egymás alá.
Ellenőrizzük a hivatkozásokat az billentyű megnyomásával!

3. Értékkészlet előállítása

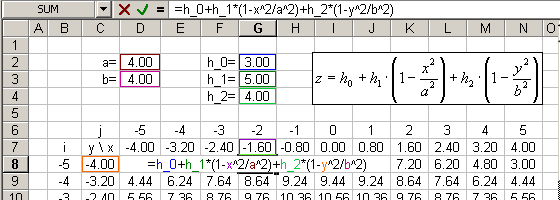

Írjuk be a =h_0+h_1*(1-x^2/a^2)+h_2*(1-y^2/b^2) képletet az első cellába. Ellenőrizzük a hivatkozásokat az billentyűvel!



másoljuk a teljes sorba, majd a sort másoljuk le egymás alá.

4. Függvényábrázolás

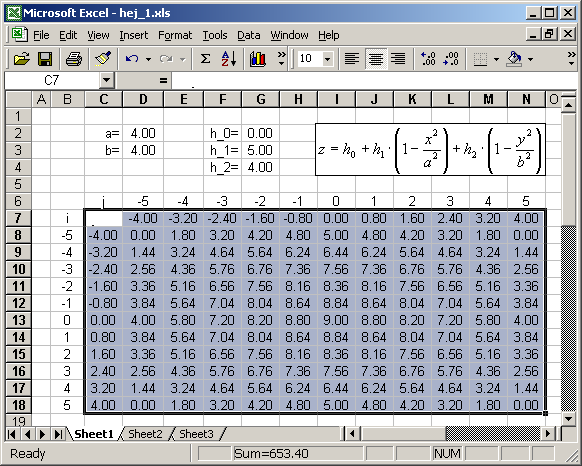

Jelöljük ki a teljes tartományt az x, y értékekkel együt:

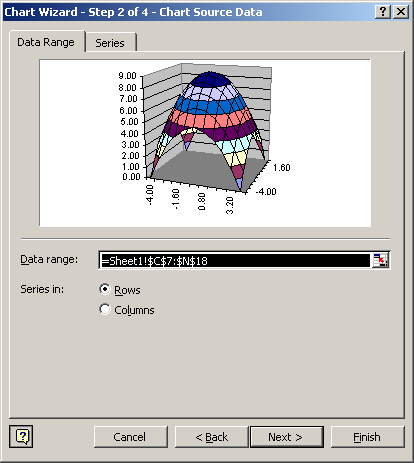

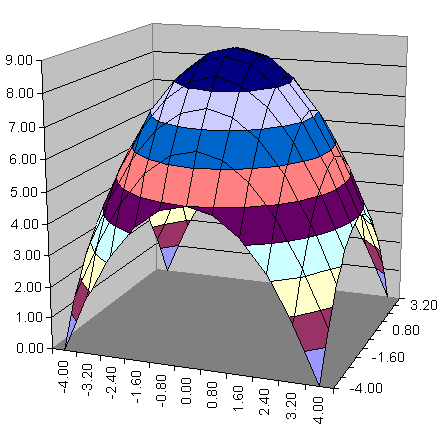

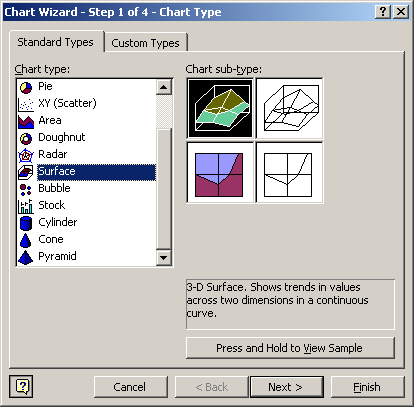

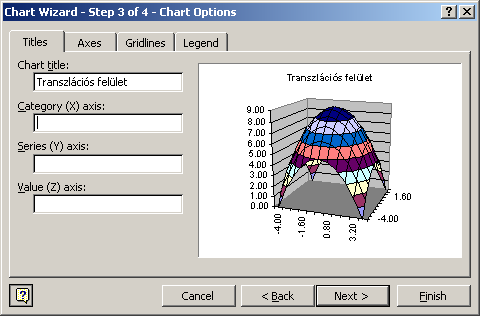

A Diagram varázslóban (Chart Wizard) válasszuk ki a felület/Surface típust:


A párbeszéd ablak      gombjával továbbléphetünk, vagy a      gombbal befejezhetjük a beállításokat.



Lépjünk tovább a párbeszéd ablak     gombjával, vagy fejezzük be a beállításokat a a      gombbal, esetleg lépjünk vissza a      gombbal.

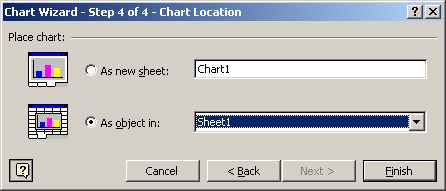

Végül állítsuk be, hogy hova kerüljön a diagram, egy új lapra, vagy objektumként a meglévőre.

5. Térfogatszámítás

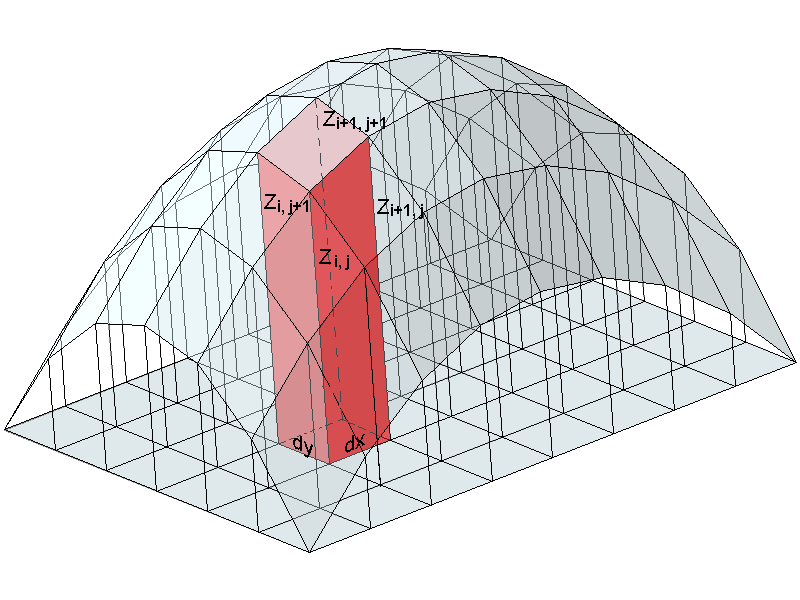

A kiszámított z értékek segítségével felírhatjuk az elemi hasábok térfogatát:

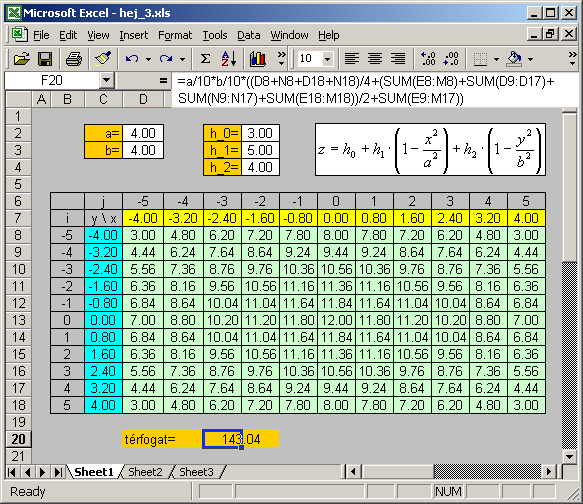

A teljes térfogat:

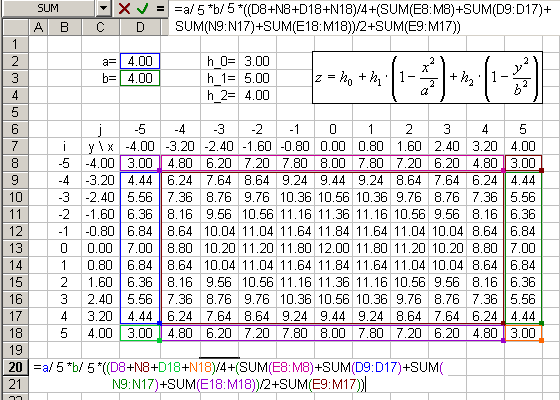

Erre készíthetünk egy új táblázatot, de kifejtve az összegzést, kiemelhetjük a hasábok alapterületét (dx*dy), hiszen jelen esetben ez állandó. A kiemelés után azt láthatjuk, hogy minden általános helyen lévő z értéket egyszeres, minden peremen lévő z értéket fél, a sarkokon lévő z értéket negyed súllyal kell figyelembe venni.
Így felírva

6. Felszínszámítás

A felszínszámításnál a diszkretizálás alkalmazásához kapcsolódó számítási egyszerrusítés abban áll, hogy a görbe felület szóbanforgó kis darabját két háromszöglappal helyettesítjük, s e síkidomok területe elemi úton számítható. A háromszög területét a összefüggés alapján számíthatjuk, ahol a,b,c a háromszög oldalai, s a fél kerület:

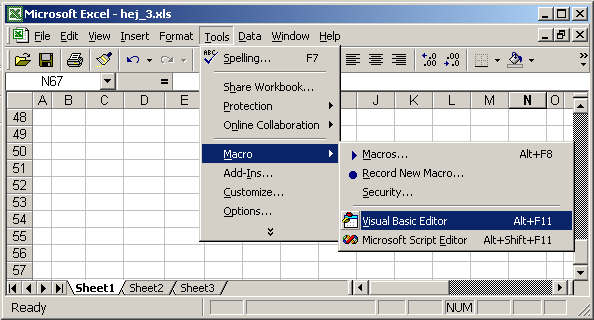

A felszinszámítás elve egyszerű, gyakorlati megvalósítása tisztán táblázat segítségével kicsit körülményes, ezért újabb eszközt használunk. Ez pedig a beépített Visual Basic editorral készített saját függvény. Hívjuk be a Visual Basic editort a Tools/Macro/Visual Basic Editor menüponttal.

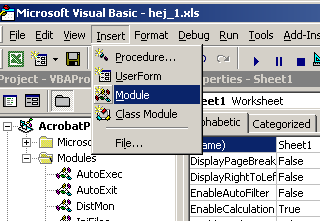

Hozzunk létre egy új modult az Insert/Module menüponttal!

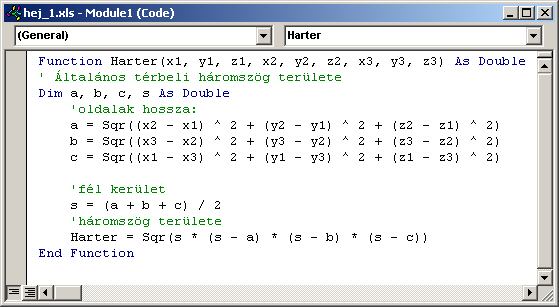

Először egy általános térbeli háromszög területét kiszámoló függvényt készítünk a fenti összefüggések alapján. Paraméterei a háromszög sarokpontjainak koordinátái, azaz [x1,y1,z1],[x2,y2,z2],[x3,y3,z3]



A könnyebb adatmegadás miatt készítsünk egy speciális függvényt, amivel elkerülhetjük, hogy a vetületi téglalap felett keletkező torz négyszöget helyettesítő két háromszöghöz 18 - részben azonos - adatot kelljen megadni. A függvényünk paraméterei dx, dy, z1,z2,z3,z4 amelyek az elemi hasáb alaplapjának méretei, illetve a sarokpontok z koordinátái(az óramutató járásának megfelelően). Így a tizennyolc paraméter helyett csak hatot kell megadni. E függvény "meghívja" az általános térbeli háromszög területét kiszámító függvényt (harter) és "visszaadja" a háromszögek területét.


Az így elkészített függvényeket a beépített függvényekhez hasonlóan tudjuk használni.

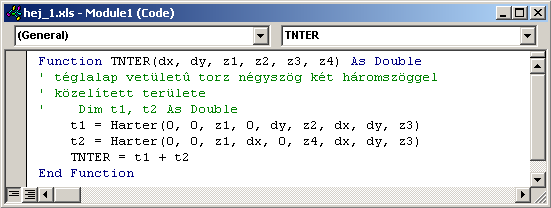

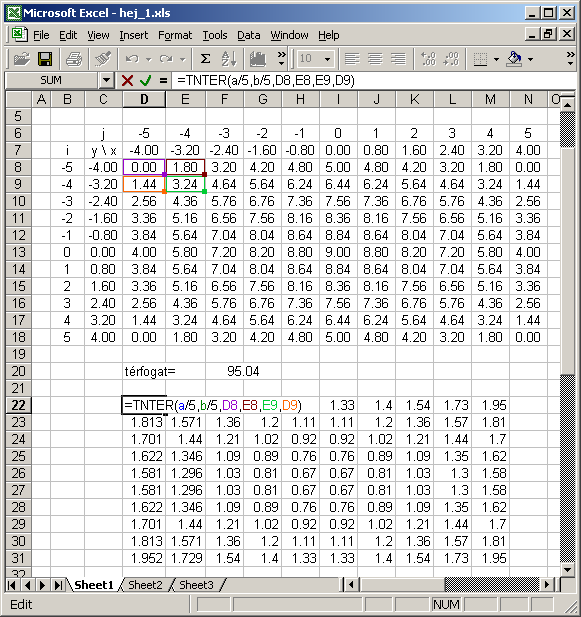

Írjuk be a felszínszámításhoz használt tartomány bal felső cellájába a TNTER függvény, átadva a dx (a/5), dy (b/5), valamint az elemi hasáb sarokpontjainak z koordinátáit. Ellenőrizzük a hivatkozásokat az megnyomásával.

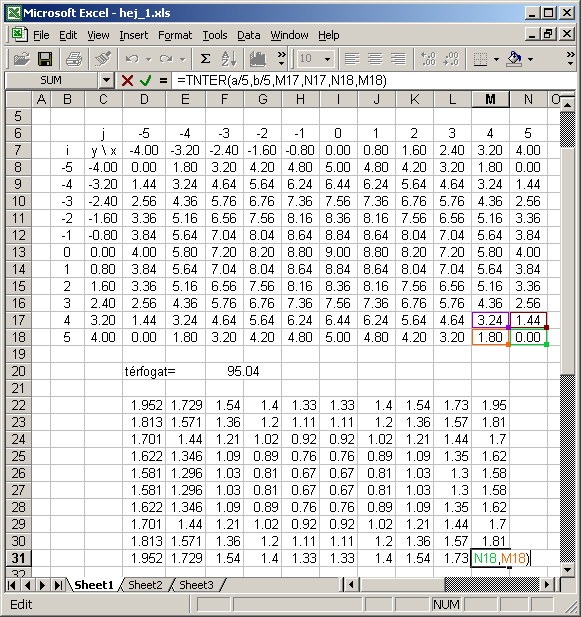

Másoljuk le a szokásos módon. figyeljünk arra, hogy egy sorral és egy oszloppal kevesebb helyre másoljuk, mint amennyi z értékünk van a felső táblázatban. Ellenőrizzük ezt is az megnyomásával.

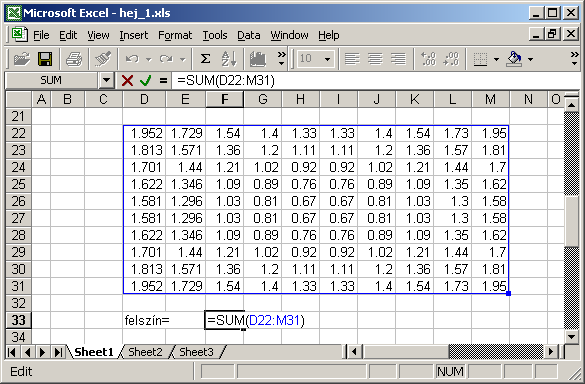

Adjuk össze a kapott torznégyszögek (két háromszög) területét a SUM függvénnyel!

7. Formázás

A számítás után formázhatjuk a táblázatot:
