Világítótorony

A terv egyrészt egy olyan modellt és dokmentációt mutat be, amely a házi feladattal kapcsolatos minden követelményt teljesít, különös tekintettel a rajzok és a térbeli modell szoros kapcsolatára, valamint a dokumentáció felépítésére.

Másrészt a terv közzétételével szeretnénk bemutatni egy-két olyan technikát is, amelyek segítségével gyorsabban, pontosabban lehet dolgozni, vagy éppen látványosabb eredmény érhető el.

Letöltés

A teljes dokumentáció PDF formában

ArchiCAD archív terv

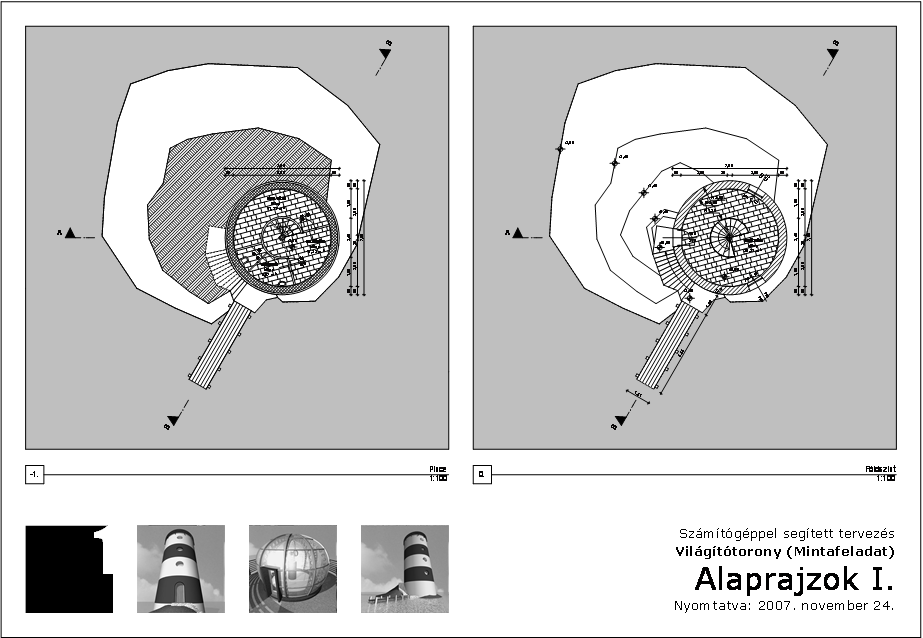

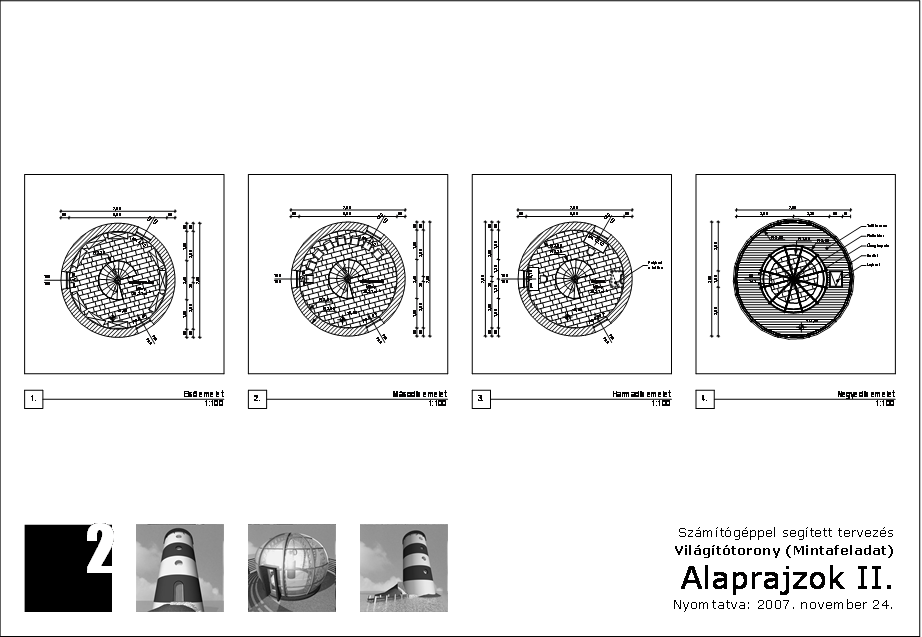

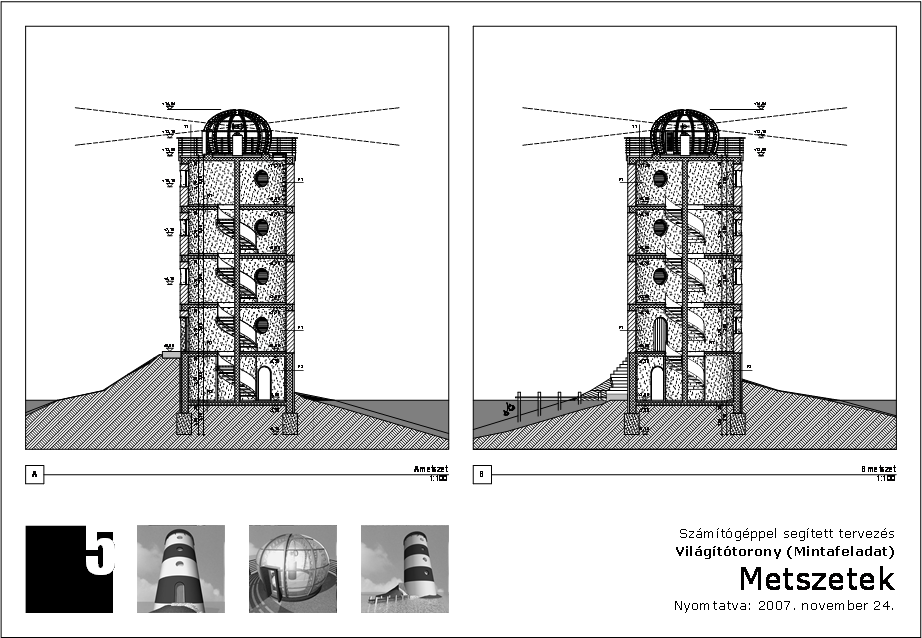

Tervlapok

Magyarázatok

A terv rejtett fóliákon néhány magyarázatot is tartalmaz. Ezek a nézet térkép Tippek-trükkök mappájában található nézetek segítségével érhetők el.

Megjegyzések

• A mintafeladat látványtervei az ArchiCAD korábbi verziójában használt LightWorks fényképező motorral készültek. Az ArchiCAD 18 verziótól a CineRender by Maxon (Cinema4D vagy C4D) renderelőprogramot tartalmazza az ArchiCAD program, a látványterveket lehetőleg már ezzel kérjük elkészíteni. Ezzel professzionálisabb képek készíthetők, bár ez a program nagyobb teljesítményű gépeket igényel. A követelmények teljesítése szempontjából teljes értékűnek számít bármilyen (legalább Ray-tracing eljárást alkalmazni képes fényképező motor vagy program használatával késztett kép (azaz használható pl. az Artlantis program is.)

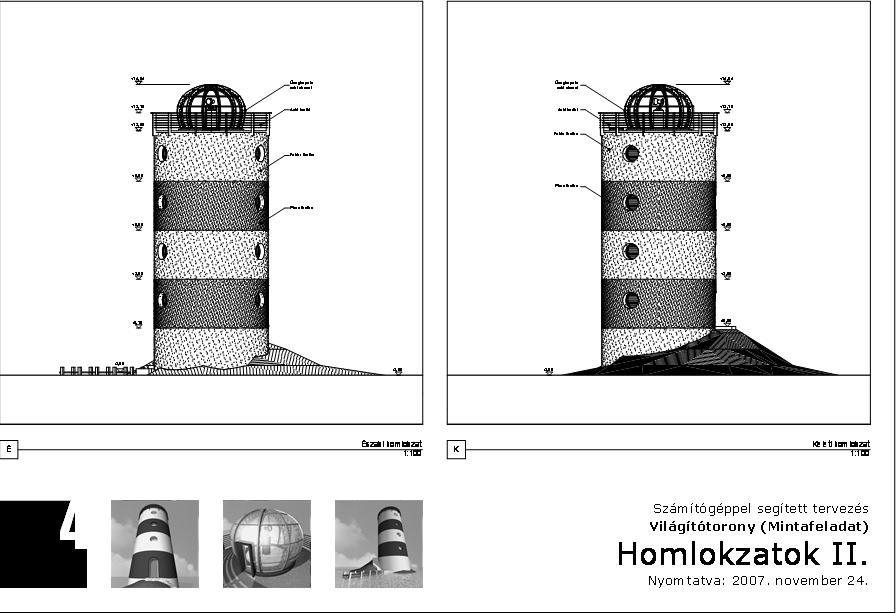

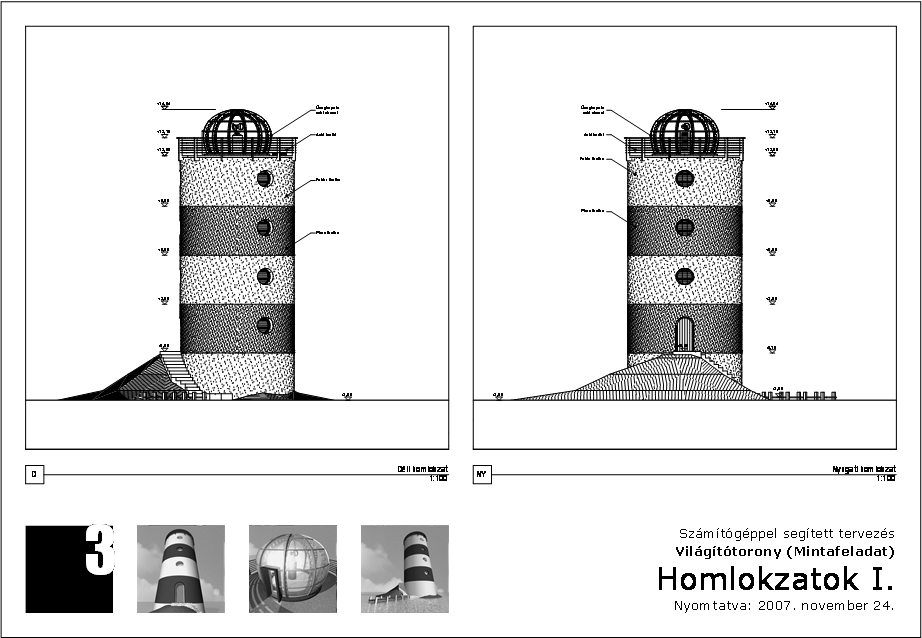

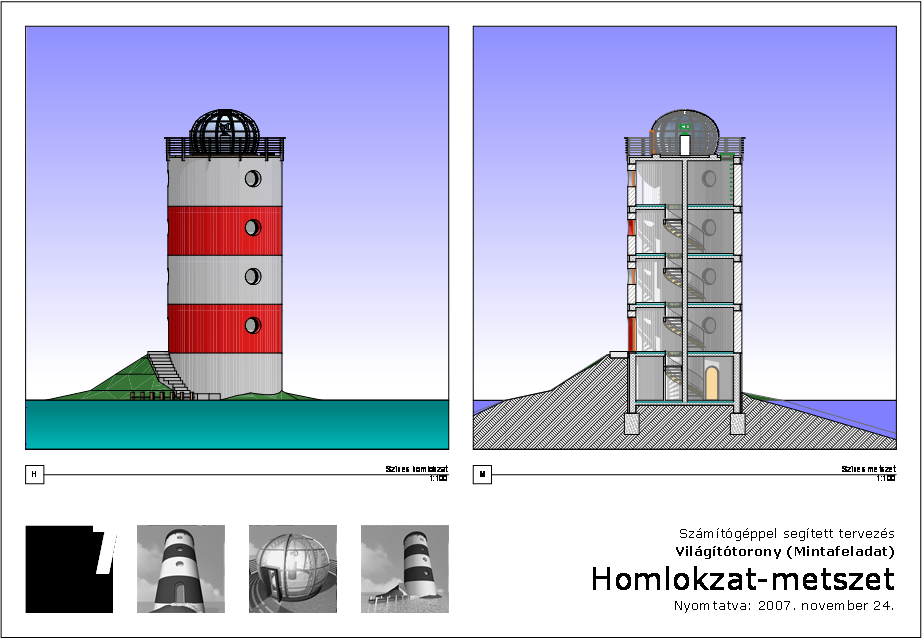

• A színes metszetek ill. homlokzatok a fekete-fehér rajzok lehetséges alternatívái, nem kell több verziót készíteni.
• A tervben az újonnan létrehozott fóliák, kitöltések, anyagok, stb. elnevezésénél a _saját előtagot alkalmaztuk (pl. _saját SZERKEZET nevű fóla).
